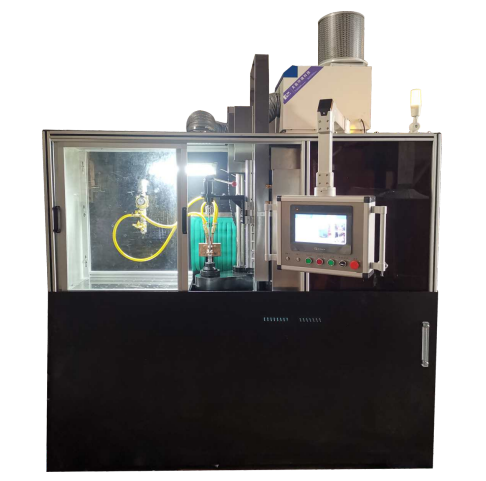

該機床主要用于軸類 齒輪 盤類各零件的表面熱處理，整體式焊接床身結構，采取工件移動淬火方式。采用進品三菱PLC與臺灣人機界面配套，能精確地對高頻電源設備的功率進行實時監控與調整，同時對設備冷卻水以及淬火液的溫度，壓力實現實時監控，且對淬火相關數據實時監控及保存，能完全保證工件淬火 質量，同時具有手動、自動功能，操作方便，維護簡單床身機座采用封閉結構，機座上配有整體集液槽，專用于淬火液的集中回收。整機簡潔流暢，無泄漏、無污染。淬火變壓器采用電動二維移動平臺，方便感應器前后左右調整移動，在輸出位置及兩側面均有防護擋板，避免淬火液飛濺打火。其水路、專用連接電纜采用軟管采用軟管連接。感應器快換裝置采用銅板靠模定位、水電壓接的獨特快換方式，更換感應器只需短短的幾分鐘時間。

一、設備組成

1.整體式數控淬火機床；

2.固態高頻感應加熱電源

3.控制系統的恒溫空調；

4.高頻電源的冷卻系統；

5.淬火液的恒壓恒溫過濾系統；

6.工業油霧凈化器

二 淬火機床的參數與性能

1 工件最大淬火長度： 500mm

2、工件最大淬火直徑： 300mm

3 工件快速移動速度： 100mm/s

4、工件淬火速度范圍： 2-100mm/s （數控伺服控制）

5、工件旋轉速度： 50-300rpm/min （變頻無級調速）

6、最大單件工件重量： 30KG

7、淬火工件重復定位精度:±0.01mm
