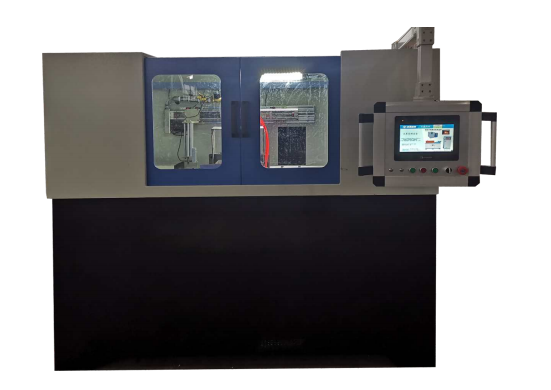

臥式全自動淬火回火一天機床主要用于細長軸類零件的表面熱處理，臥式床身結構，采用工件移動淬火回火方式。采用PLC工業數字系統，做到設備輸出恒功率，恒電流，對淬火液通過溫度傳感器，壓力傳感器液體流量計，進行自動控制淬火液恒壓以保證淬火產品的高要求，高穩定性。機床與感應加熱電源組合成一體機，能精確地對Φ6MM-Φ30MM尺寸以下和各種軸類工件表面進行整體或分段淬火回火.采用噴淬冷卻方式,具有手動、自動功能，操作方便，維護簡單。

床身機座采用封閉結構，機床上料區、加熱區 , 回火區均安裝有機玻璃防護窗，既方便觀察工作狀態，也能很好地隔離淬火時所產生的淬火液飛濺及霧氣。玻璃窗能方便打開以利操作，在上料區留有入口。機座上配有不銹鋼集液槽，專用于淬火液的集中回收。整機簡潔流暢，無泄漏、無污染。

上料機構采用氣缸進料板以工作節拍順序?qū)⒐ぜ�頂入滾軸中間，機構配有擋料結構，保證工件不會偏離位置，推料板每個工步能準確頂?shù)揭患�工件。減少勞動強度，提高工作效率。

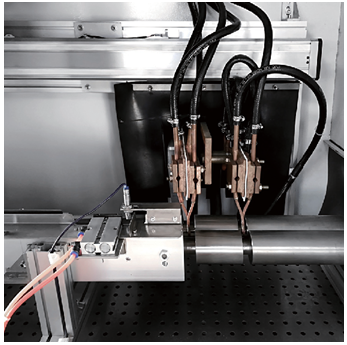

旋轉滾軸采用不銹鋼雙滾軸結構，由變頻調速電機帶動旋轉，保證加熱均勻。

滾軸在感應器位置斷開，避免感應升溫。旋轉動作通過同步輪傳遞帶動滾軸旋轉 , 全部傳動同步帶輪和軸承均采用防腐處理，傳動可靠，無腐蝕，壽命長， 維護簡單。
